喷淋塔的结构
喷淋塔是一种广泛应用于工业气体处理的设备，主要用于去除气体中的有害成分，如酸性气体、有毒气体等。它通过将液体以喷淋的形式与气体接触，利用气体与液体之间的物理和化学反应来达到净化气体的目的。下面将详细介绍喷淋塔的结构及其工作原理。

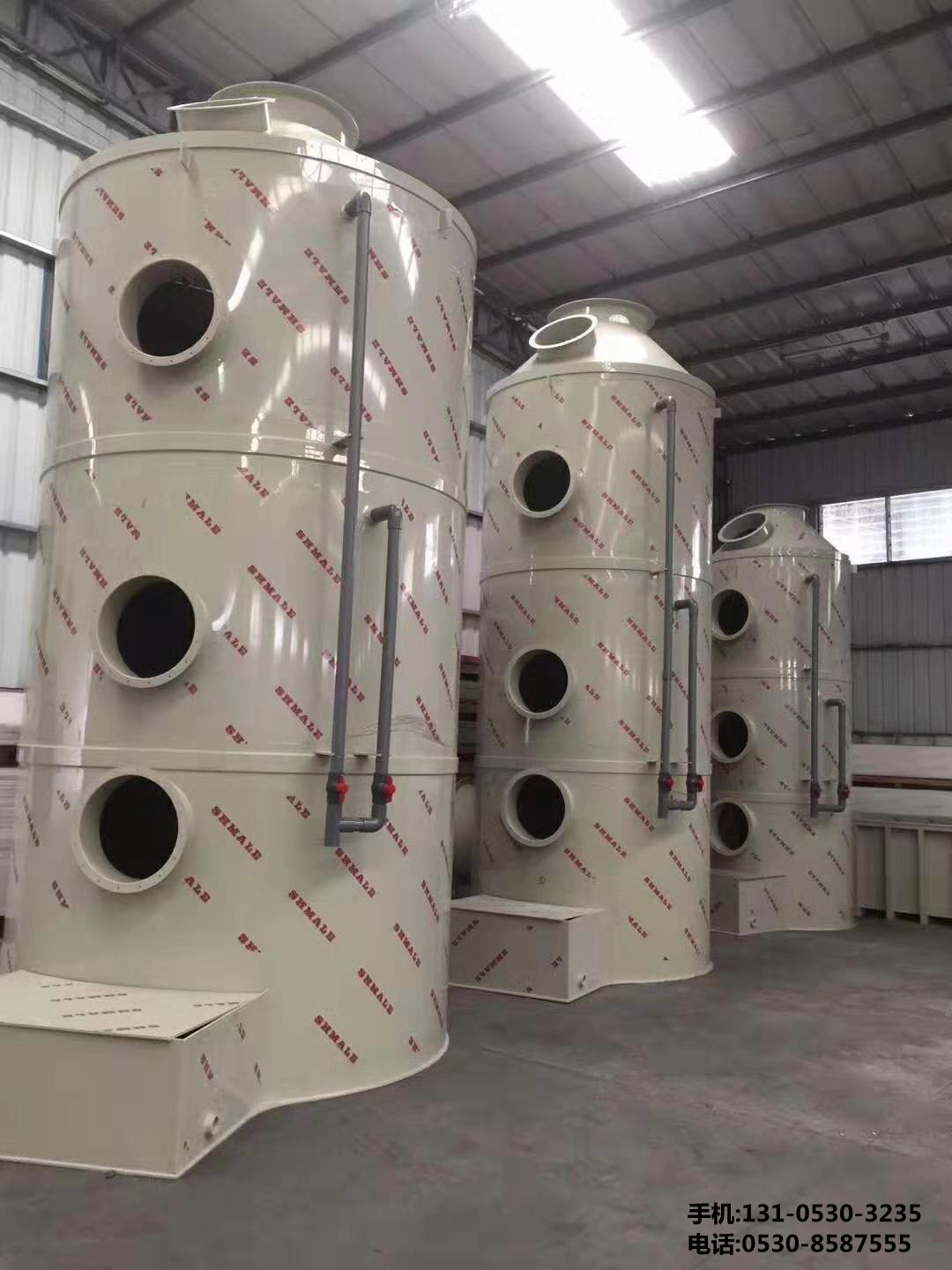

### 喷淋塔的基本结构
喷淋塔通常由以下几个主要部分组成：
1. **塔体**：塔体是喷淋塔的外壳，通常由耐腐蚀材料制成，如塑料、玻璃钢或金属涂层。塔体的形状可以是圆柱形、方形或其他形状，取决于具体的应用需求。
2. **喷淋系统**：喷淋系统包括喷头、分布器和管道。喷头负责将液体均匀地分布在填料上，分布器确保液体分布均匀，管道则连接储液槽和喷头。
3. **填料层**：填料层是喷淋塔的核心部分，提供了气液接触的表面积。填料可以是随机堆放的，如拉西环、鲍尔环，也可以是规整排列的，如格栅板、波纹板。填料的选择取决于处理气体的性质和所需的去除效率。
4. **储液槽**：储液槽位于塔体的底部，用于储存循环使用的液体。它通常配备有泵和过滤器，以确保喷淋液的循环和清洁。
5. **气体进出口**：气体进口通常位于塔体的底部，而出口则位于***部。这种设计使得气体在塔内自下而上流动，与自上而下的液体形成逆流接触。
6. **除雾器**：除雾器安装在喷淋塔的***部，用于去除随气体带出的微小液滴，减少液体的损失并防止下游设备的腐蚀。
### 喷淋塔的工作原理
喷淋塔工作时，待处理的气体从塔底进入，经过填料层时与从上方喷淋下来的液体充分接触。在这个过程中，气体中的污染物通过溶解、吸收、中和、氧化还原等反应转移到液相中。净化后的气体继续上升，经过除雾器去除携带的液滴后，从塔***排出。
喷淋液在填料表面形成液膜，增***了气液接触面积，提高了传质效率。使用后的喷淋液收集在塔底的储液槽中，经过过滤和补充新鲜液体后，再次被泵送至喷头进行循环使用。
### 结论
喷淋塔的结构设计直接影响其处理效率和经济性。合理的结构设计可以确保气体与液体充分接触，提高污染物的去除率。在选择喷淋塔时，应根据具体的工艺条件和环保要求，选择合适的塔体材料、填料类型和喷淋系统，以达到***的处理效果。
