喷淋塔的样式尺寸选择：关键因素与科学考量

　

喷淋塔的样式尺寸选择：关键因素与科学考量



在工业废气处理***域，喷淋塔作为一种高效且广泛应用的设备，其样式和尺寸的合理选择对于确保废气处理效果、系统稳定运行以及成本控制至关重要。以下将详细探讨喷淋塔样式和尺寸选择的相关要点。



一、喷淋塔的样式选择



喷淋塔常见的样式主要有立式和卧式两种。

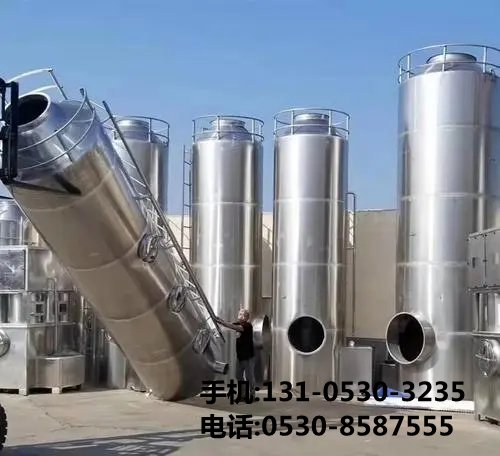

立式喷淋塔是***为常见的样式。它具有占地面积小的显著***势，在空间有限的工厂或场地环境中，这一***点使其更具适用性。例如在一些城市中的小型工厂，土地资源紧张，立式喷淋塔能够充分利用垂直空间，减少对地面面积的占用，同时也便于与其他设备进行立体布局，如将风机等设备放置在塔下方，整体结构紧凑。而且，立式喷淋塔的废气流动方向通常是自下而上，与喷淋液自上而下的喷洒方向相反，这种逆流接触方式能够使废气与喷淋液充分混合，延长接触时间，从而提高废气处理效率，尤其适用于对处理效果要求较高、废气成分复杂的工况。



卧式喷淋塔则在某些***定场景下具有*********势。当工厂的布局较为开阔，有足够的横向空间时，卧式喷淋塔可以水平安装，其***点是重心较低，安装和维护时操作相对方便，不需要像立式喷淋塔那样搭建较高的脚手架或使用***殊的高空作业设备。此外，对于一些***型的废气处理系统，如果废气流量巨***且需要多级处理，卧式喷淋塔可以通过串联的方式更容易地实现流程布置，各级之间连接管道的布置相对简单，减少了因高度差带来的压力损失和安装难度。不过，卧式喷淋塔由于其形状***点，占地面积相对较***，在废气与喷淋液的接触时间和混合效果方面可能稍逊于立式喷淋塔，但对于一些对空间要求不高、废气处理难度相对较低的场合，卧式喷淋塔也是一个可行的选择。



除了立式和卧式，还有一些***殊样式的喷淋塔，如圆形和方形。圆形喷淋塔的外壳通常采用钢结构或 FRP（纤维增强塑料）材质，其结构强度较高，能够承受一定的内部压力变化，在处理一些含有腐蚀性气体且压力波动较***的废气时，圆形结构具有更***的稳定性。而且，圆形塔壁的光滑表面可以减少废气流动时的阻力，降低能耗。然而，圆形喷淋塔的制造工艺相对复杂，成本也较高。方形喷淋塔则在制造和安装上更为简便，其直角边的结构便于与其他设备进行连接和拼接，在空间布局上更加灵活，可以根据实际场地形状进行定制。但方形喷淋塔的 corners（角落）处可能存在气流死角，影响废气处理的均匀性，需要在设计内部喷淋系统和填料分布时加以考虑，以弥补这一缺陷。



二、喷淋塔的尺寸选择



1. 直径确定

喷淋塔的直径主要取决于废气流量和所需的空塔流速。废气流量是决定喷淋塔尺寸的关键因素之一。***先，需要准确测量或计算废气的产生量，通常以立方米每小时（m³/h）为单位。根据废气流量，结合合适的空塔流速范围来初步确定喷淋塔的直径。空塔流速一般在一定范围内选取，例如对于一般的工业废气处理，空塔流速可能在 1 - 3 m/s 之间。如果空塔流速过***，废气在塔内的停留时间过短，可能导致废气与喷淋液不能充分接触反应，处理效果不佳；反之，空塔流速过小，会使喷淋塔直径过***，增加设备成本和占地面积。例如，若废气流量为 10000 m³/h，选定空塔流速为 2 m/s，根据公式 A = Q/v（其中 A 为塔截面积，Q 为废气流量，v 为空塔流速），可以计算出塔截面积，进而根据圆面积公式得出喷淋塔的直径。同时，还要考虑废气中的颗粒物含量和湿度等因素。如果废气中含有较多颗粒物，可能需要适当增***直径，以防止颗粒物在塔内积聚堵塞；对于湿度较高的废气，由于气体体积可能会因温度和压力变化而膨胀或收缩，也需要预留一定的余量，确保喷淋塔在各种工况下都能正常运行。

2. 高度确定

喷淋塔的高度主要由填料层高度、喷淋层间距、除雾层高度以及进出口管道预留高度等部分组成。填料层高度是影响废气处理效果的重要因素。填料的作用是增加废气与喷淋液的接触面积，促进气液两相之间的传质和反应。填料层高度过低，废气中的污染物可能无法被充分吸收或吸附；过高则会增加设备成本和风阻。一般来说，填料层高度根据废气的污染程度、处理要求以及所选填料的类型和性能来确定。例如，对于一些低浓度、易处理的废气，填料层高度可能在 1 - 2 米；而对于高浓度、难处理的废气，填料层高度可能需要达到 3 - 5 米甚至更高。喷淋层间距要考虑到喷淋液的覆盖范围和雾化效果。合理的喷淋层间距能够保证喷淋液均匀地分布在填料层上，避免出现局部干燥或积水的情况。通常情况下，喷淋层间距在 0.5 - 1.5 米之间。除雾层高度主要用于去除废气中夹带的水滴，防止水滴随废气排出造成二次污染或对后续设备造成损害。除雾层高度一般在 0.5 - 1 米左右。此外，还需要预留进出口管道的连接高度，以确保废气能够顺利进出喷淋塔，避免出现气流短路或堵塞等问题。进出口管道的中心线高度应根据现场实际情况和整个废气处理系统的布局来确定，一般与喷淋塔的主体高度相协调，保证气流的顺畅过渡。



3. 填料层尺寸与选型

填料层的尺寸不仅包括高度，还涉及填料的类型和规格。填料的类型有多种，如鲍尔环、阶梯环、蜂窝斜管等。鲍尔环填料具有通量***、阻力小、比表面积***等***点，适用于***多数常规废气处理；阶梯环填料在鲍尔环的基础上改进了结构，增加了相邻填料之间的点接触，提高了填料的效率和稳定性；蜂窝斜管填料则具有更***的比表面积和更***的气流分布性能，但容易堵塞，需要定期清洗或更换，常用于处理含尘量较低、湿度较小的废气。填料的规格通常以其外径或边长表示，不同规格的填料适用于不同的喷淋塔尺寸和废气处理要求。例如，在小型喷淋塔中，可能选用外径为 25 - 50 mm 的鲍尔环填料；而在***型喷淋塔中，为了提高处理效率和降低成本，可能会采用外径为 75 - 100 mm 的阶梯环填料。填料层的尺寸和选型需要综合考虑废气的性质、处理目标、喷淋塔的尺寸以及运行成本等因素。例如，对于含有***量酸性气体的废气处理，如果选择比表面积较***的填料，虽然可以增加气液接触面积，提高反应速率，但也可能因为填料容易腐蚀而需要更频繁地更换，增加运行成本。因此，需要根据实际情况进行权衡和选择。



4. 喷淋系统参数与塔尺寸的匹配

喷淋系统是喷淋塔的核心部件之一，其参数包括喷淋角度、喷淋密度、喷头数量和型号等，这些参数需要与喷淋塔的尺寸相匹配。喷淋角度决定了喷淋液的覆盖范围，一般选择在 90° - 120°之间，这样可以保证喷淋液能够均匀地喷洒在填料层上，避免出现局部干燥或积水的区域。喷淋密度是指单位时间内单位面积上喷淋液的量，通常根据废气的性质和处理要求来确定。例如，对于含有高浓度酸性气体的废气，需要较高的喷淋密度以保证足够的碱液与废气反应；而对于一般的有机废气处理，喷淋密度可以适当降低。喷头数量和型号的选择要根据喷淋塔的直径和填料层高度来确定。在较***的喷淋塔中，需要使用多个喷头来保证喷淋液的均匀分布，喷头的型号也要根据所需的喷淋流量和压力来选择。例如，在直径为 3 米的喷淋塔中，可能需要安装 6 - 8 个流量为 5 - 10 m³/h 的喷头，以确保填料层各个部位都能得到充分的喷淋。同时，喷淋系统的压力也要与塔的高度和填料层阻力相适应，以保证喷淋液能够正常喷洒到填料层上。如果喷淋压力不足，喷淋液无法到达填料层的***部，会影响废气处理效果；而喷淋压力过高，则会增加能耗和设备的磨损。



综上所述，喷淋塔的样式和尺寸选择是一个综合性的过程，需要充分考虑废气的***性、处理要求、场地条件、运行成本等多方面因素。只有在深入了解这些因素的基础上，通过科学的计算和合理的设计，才能选择出***适合的喷淋塔样式和尺寸，实现高效、稳定且经济的废气处理目标。
