喷淋塔结构***点与组成部分
在工业气体处理***域，

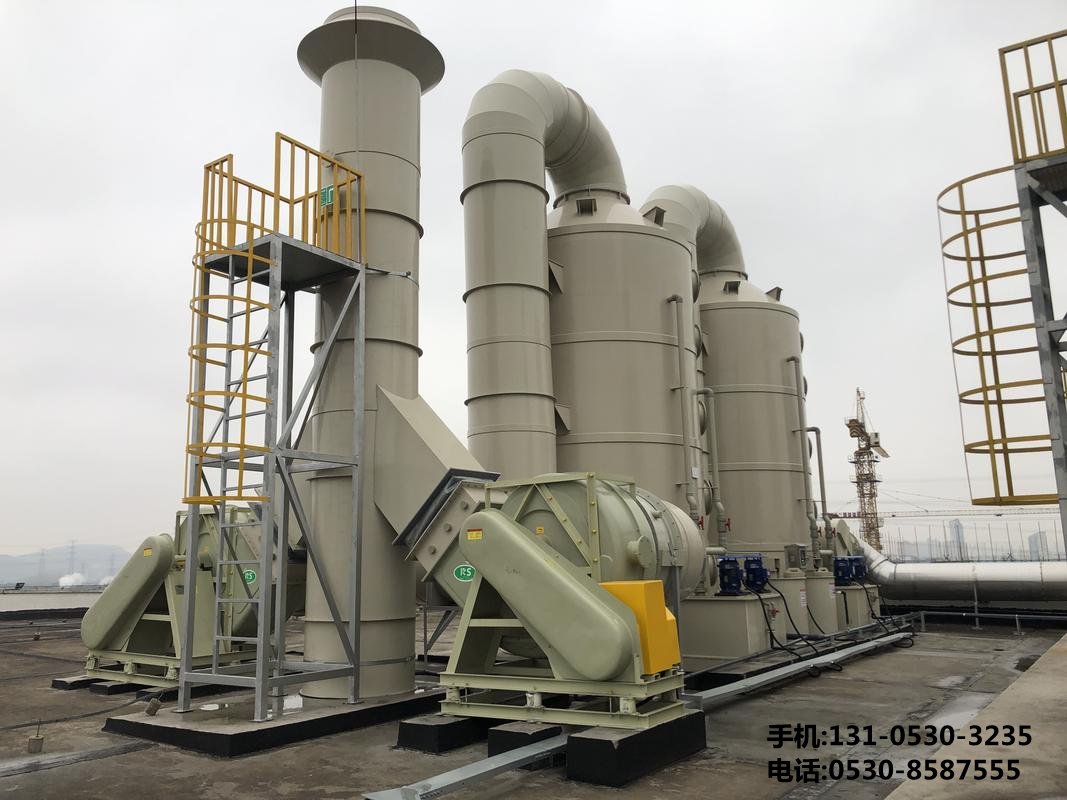

喷淋塔是一种常用的设备，主要用于去除气体中的有害成分、颗粒物以及进行冷却或加热。喷淋塔通过液体的分散作用和气液之间的充分接触来实现这些功能。本文档旨在详细介绍喷淋塔的结构***点和组成部分，以便于用户更***地理解其工作原理和应用。
一、喷淋塔概述
喷淋塔通常由一系列组件构成，包括塔体、分布器、填料、集水器、循环泵等。它们共同工作，以确保气液两相能够高效地交换物质。
二、喷淋塔的结构***点
1. 塔体：塔体是喷淋塔的外壳，通常采用耐腐蚀材料制成，如不锈钢、塑料或玻璃钢。塔体的形状有圆形、方形或其他***定设计，以适应不同的安装环境和工艺要求。
2. 分布器：分布器位于塔体的***部或底部，负责将进入塔内的气体均匀分布到整个塔截面上。这有助于提高气液接触的效率，确保处理效果。
3. 填料：填料是喷淋塔的核心组成部分，提供了气液接触的表面积。填料可以是随机堆放的，也可以是规整排列的，材料可以是陶瓷、塑料或金属。填料的选择对塔的性能有重要影响。
4. 集水器：集水器位于塔体的底部，用于收集经过填料层的液体。它有助于减少液体的飞溅损失，并将液体引导至循环系统。
5. 循环泵：循环泵用于将集水器中的液体输送回塔***的分布器，形成一个闭合的循环系统。这样可以保证液体在塔内的连续流动，提高处理效率。
三、喷淋塔的组成部分
1. 进气系统：包括进气管路和调节阀，用于控制进入塔内的气体流量和压力。
2. 液体分布系统：由管道、喷嘴或喷头组成，负责将液体均匀喷洒到填料层上。
3. 填料支撑系统：支撑填料并保持其稳定，同时允许气体和液体自由通过。
4. 收液系统：包括集水器和排水管路，用于收集和排放处理后的液体。
5. 排气系统：包括排气管路和风机，用于将处理后的气体排出塔外。
6. 控制系统：可能包括传感器、控制器和执行器，用于监控和调节塔的运行参数。
结论
喷淋塔作为一种高效的气液接触设备，在许多工业过程中发挥着重要作用。了解其结构***点和组成部分对于正确选择和使用喷淋塔至关重要。通过对喷淋塔的深入理解，用户可以***化其性能，提高处理效率，从而满足***定的工艺需求。
